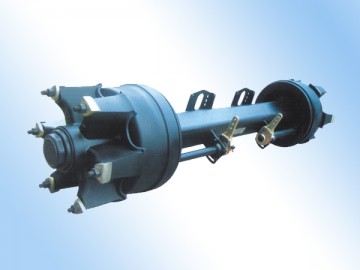

畅建美式辐条式车轴参数：
| 车轴型号 | 最大载荷 (kg) |
轴管 (mm) |
总长度(mm) |
轮距 (mm) |
制动气室中心距(mm) | 制动器类型X宽度(mm) | 轮辋配合链接 | 使用轮辋 | 使用轴承 | 车轴重量(kg) | ||
| 链接螺栓(mm) | P.C.D(mm) | H(mm) | ||||||||||
| CJ1151NY | 11500 | Φ127 | 2190 | 1850 | 250 | Φ420x180 | 5-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM518445/10 | |
| CJ1152NY | 11500 | Φ127 | 2143 | 1850 | 220 | Φ420x180 | 5-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM218248/10 HM212049/11 |
|
| CJ1351N | 13000 | Φ127 | 2198 | 1850 | 237 | Φ420x180 | 5-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM518445/10 | 365 |
| CJ1307Wd | 13000 | Φ127 | 2156 | 1817 | 397 | Φ420x180 | 6-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM518445/10 | 355 |
| CJ1364Nb | 13000 | □150 | 3154 | 1840 | 405 | Φ420x180 | 6-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM518445/10 | 380 |
| CJ1364Nc | 13000 | □127 | 2142 | 1817 | 383 | Φ420x180 | 6-3/4"x10BSW | Φ285.75 | Φ241 |
8.0-20 101-20 |
HM518445/10 | |
| CJ1366Y | 13000 | Φ146 | 2175 | 1840 | 405 | Φ420x180 | 6-3/4"x10BSW | Φ285.75 | Φ241 |
7.5-20 101-20 |
740/742 759/752 |
|
| CJ1367Y | 13000 | Φ127 | 2188 | 1850 | 250 | Φ420x180 | 6-3/4"x10BSW | Φ285.75 | Φ241 |
7.5-20 101-20 |
HM518445/10 | |
