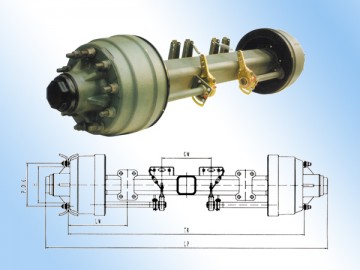

畅建美式车轴外置式参数：
|
车轴型号 |
最大载荷 (kg) |
轴管 (mm) |
总长度(mm) |
轮距 (mm) |
制动气室中心距(mm) | 制动器类型X宽度(mm) | 轮辋配合链接 | 使用轮辋 | 使用轴承 | 车轴重量(kg) | ||
|
链接螺栓 (mm) |
P.C.D (mm) |
H (mm) |
||||||||||
| CJ1101NY | 11000 | О127 | 2405 | 2100 | 670 | Φ311x190 | 10-M22x1.5 | Φ225 | Φ176 |
6.5-1.5 17.5x6.75 |
HM218248/10 | 295 |
| CJ1109NY | 11000 | Φ127 | 2386 | 2080 | 648 | Φ311x190 | 10-M22x1.5 | Φ225 | Φ176 |
6.5-1.5 17.5x6.75 |
33213 HM518445/10 |
|
| CJ1209NF | 12000 | □127 | 2160 | 1820 | 372 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | HM518445/10 | 365 |
| CJ1302NY | 13800 | O127 | 2180 | 1840 | 390 | Φ420x180 | 10-M22x1.5 | Φ285.75 | Φ221 | 7.5V-20 | HM518445/10 | 363 |
| CJ1302NF | 13800 | 150 | 2180 | 1840 | 390 | Φ420x180 | 10-M22x1.5 | Φ285.75 | Φ221 | 7.5V-20 | HM518445/10 | 363 |
| CJ1304NF | 13800 | □150 | 2180 | 1840 | 390 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | HM518445/10 | 370 |
| CJ1304NY | 13800 | O127 | 2180 | 1840 | 390 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | HM518445/10 | 370 |
| CJ1306NY | 13800 | O127 | 2190 | 1850 | 358 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 | HM518445/10 | 375 |
| CJ1309NY | 13800 | O127 | 2140 | 1820 | 417 | Φ420x180 |
8-M20x1.5 8-M30x1.5 |
Φ285 | Φ221 | 7.5V-20 | 32217/32218 | 363 |
| CJ309NF1 | 13800 | □150 | 2140 | 1820 | 417 | Φ420x180 |
8-M20x1.5 8-M30x1.5 |
Φ285 | Φ221 | 7.5V-20 | 32217/32218 | 358 |
| CJ1332NF | 13800 | □150 | 2167 | 1840 | 380 | Φ410x180 | 8-11/8-9BSF | Φ285 | Φ221 | 7.5V-20 | 32217/32218 | |
| CJ1333NY | 13800 | □150 | 2180 | 1840 | 360 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | HM518445/10 | |
| CJ1330NF | 13800 | □150 | 2178 | 1840 | 340 | Φ420x180 | 10-M22x1.5 | Φ285.75 | Φ221 | 7.5V-20 | HM518445/10 | |
| CJ1402NF | 14000 | □150 | 2180 | 1840 | 342 | Φ420x220 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | HM518445/10 | 380 |
| CJ1501NY | 15980 | Φ127 | 2200 | 1850 | 395 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 |
HM518445/10 HM220149/10 |
|
| CJ1501NF | 15980 | □150 | 2200 | 1850 | 395 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 |
HM518445/10 HM220149/10 |
403 |
| CJ1601NY | 16980 | Φ127 | 2200 | 1850 | 348 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 |
HM518445/10 HM220149/10 |
|
| CJ1601NF | 16980 | □150 | 2200 | 1850 | 348 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 |
HM518445/10 HM220149/10 |
420 |
| CJ2001NY | 2000 | □150 | 2250 | 1850 | 345 | Φ420x180 | 10-M24x1.5 | Φ335 | Φ281 | 85V-20 |
HM518445/10 32222 |
435 |
