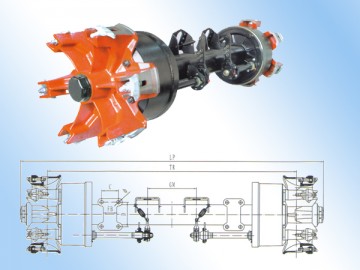

畅建德式辐条式车轴参数：
| 车轴型号 | 最大载荷 (kg) |
轴管 (mm) |
总长度(mm) |
轮距 (mm) |
制动气室中心距(mm) | 制动器类型X宽度(mm) | 轮辋配合链接 | 使用轮辋 | 使用轴承 | 车轴重量(kg) | |||
| 链接螺栓(mm) |
P.C.D (mm) |
H (mm) |
|||||||||||
| CJ1204LF | 12000 | □150 | 2180 | 1870 | 419 | Φ420x180 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 8.5-24 |
130-20 |
33213/33118 | 485 |
| CJ1212LF | 12000 | □150 | 2156 | 1840 | 374 | Φ420x200 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 8.5-24 |
130-20 130-24 |
33213/33118 | 510 |
| CJ1212LF | 14000 | □150 | 2186 | 1840 | 354 | Φ420x200 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 8.5-24 |
147-20 147-24 |
33215/32219 | 365 |
| CJ1603LF | 16000 | □150 | 2252 | 1840 | 252 | Φ420x200 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 8.5-24 |
147-20 147-24 |
33214/32222 | 355 |
| CJ1606LF-20 | 16000 | □150 | 2290 | 1870 | 287 | Φ420x200 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 130-20 |
33214/32222 | ||
| CJ1803LF | 18000 | □150 | 2272 | 1860 | 264 | Φ420x200 | 6-M20x2 | Φ335 | Φ290 |
8.0-20 101-20 |
33214/32222 | ||
轮距和气室中心距可根据客户要求制作
