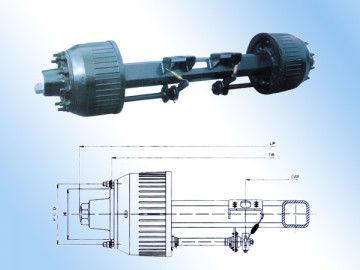

畅建德式制动毂内置系列参数：
| 车轴型号 | 最大载荷 (kg) |
轴管 (mm) |
总长度(mm) |
轮距 (mm) |
制动气室中心距 (mm) |
制动器类型X宽度(mm) | 轮辋配合链接 | 使用轮辋 | 使用轴承 | 车轴重量(kg) | ||
|
链接螺栓 (mm) |
P.C.D (mm) |
H (mm) |
||||||||||
| CJ1010AF | 10000 | □127 | 2392 | 2050 | 507 | Φ420x180 | 10-M22x1.5 | Φ335 | Φ281 | 22.5x11.75 | 33213/33118 |
单胎 Singe Tyre |
| CJ1201AF | 12000 | □150 | 2158 | 1840 | 423 | Φ420x180 | 10--M22x1.5 | Φ335 | Φ281 | 7.5V-20 | 33213/33118 | 356 |
| CJ1203AF | 12000 | □150 | 2158 | 1840 | 375 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | 33213/33118 | 375 |
| CJ1213AF | 12000 | □150 | 2188 | 1870 | 408 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | 33213/33118 | |
| CJ1214AF | 12000 | □150 | 2118 | 1840 | 420 | Φ420x180 | 8-M20x1.5 | Φ285 | Φ221 | 7.5V-20 | 33213/33118 | 400 |
| 8-M30x1.5 | ||||||||||||
| CJ1216AF | 12000 | □150 | 2218 | 1900 | 427 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 7.5V-20 | 33213/33118 | |
| CJ1404AF | 14000 | □150 | 2198 | 1840 | 372 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 8.0V-20 | 33215/32219 | |
| CJ1602AF | 16000 | □150 | 2276 | 1850 | 260 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 8.5V-20 | 32314/32222 | 450 |
| CJ1604AF | 16000 | □150 | 2262 | 1840 | 269 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 8.5V-20 | 32314/32222 | |
| CJ1801AF | 18000 | □150 | 2296 | 1870 | 279 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 8.5V-20 | 32314/32222 | 470 |
| CJ1806AF | 18000 | □150 | 2300 | 1870 | 293 | Φ420x200 | 10-M22x1.5 | Φ335 | Φ281 | 8.5V-20 | 32314/32222 | 520 |
